Как читать схему конфигурации

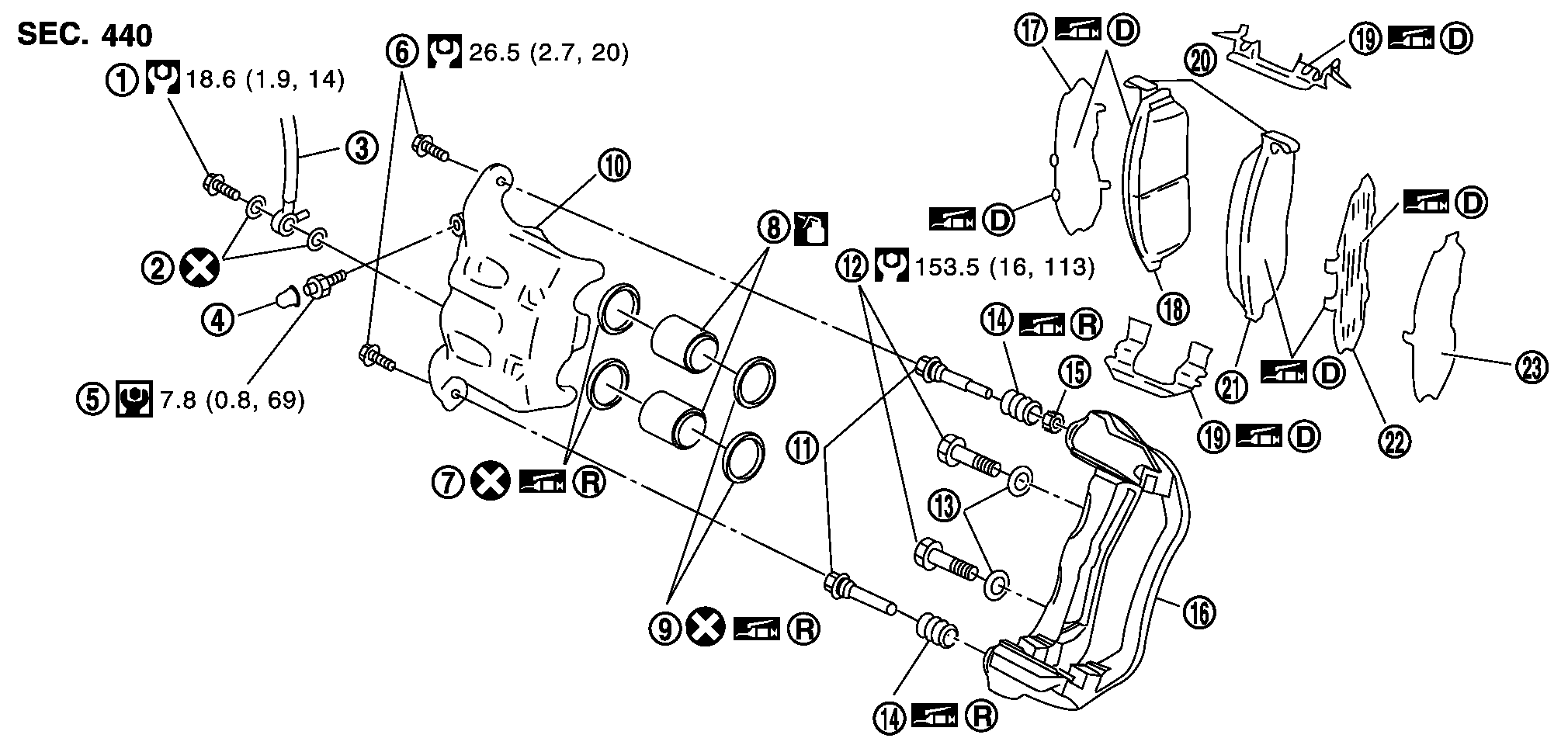

部品構成図（図を参照）には脱着、分解、組立作業において必要な締付トルク、給油脂箇所、再使用不可部品、及び修理に必要な情報を記載している。さらに、部品カタログのセクション番号（SEC.000）も記載している。
なお、部品構成図中に部品名称とシンボルマーク説明を記載しているものもある。
| 1． | ユニオンボルト | 2． | 銅ワッシャー | 3． | ブレーキホース |
| 4． | キャップ | 5． | エアブリーダー | 6． | スライドピンボルト |
| 7． | ピストンシール | 8． | ピストン | 9． | ピストンブーツ |
| 10． | シリンダーボディー | 11． | スライドピン | 12． | トルクメンバー取付ボルト |
| 13． | ワッシャー | 14． | スライドピンブーツ | 15． | ブッシュ |
| 16． | トルクメンバー | 17． | インナーシム | 18． | インナーパッド |
| 19． | パッドリテーナー | 20． | パッド摩耗センサー | 21. | アウターパッド |
| 22. | アウターシム | 23. | アウターシムカバー | ||
| イラスト内のシンボルマークについては、「部品構成図内で使用している記号一覧」を参照すること。 | |||||
| 下記シンボルマークについては、指定フルード又はオイルを使用すること。 | |||||
 D：ニッサンディスクブレーキグリース | R：ニッサンラバールブリカント |  ：ニッサンブレーキフルードNo.2500 | |||
| （KRF16 00005） | （KRE12 00030） | ||||

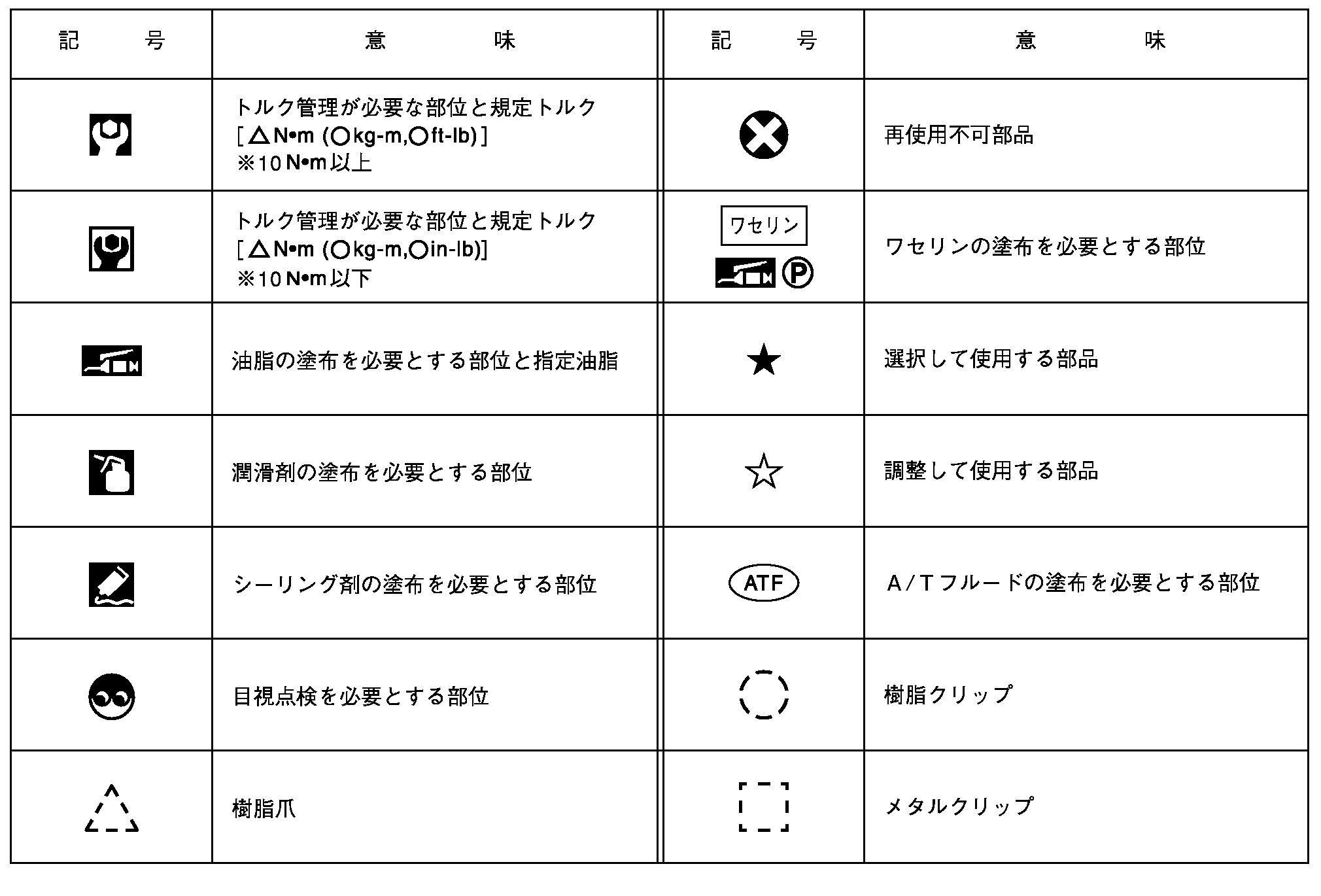

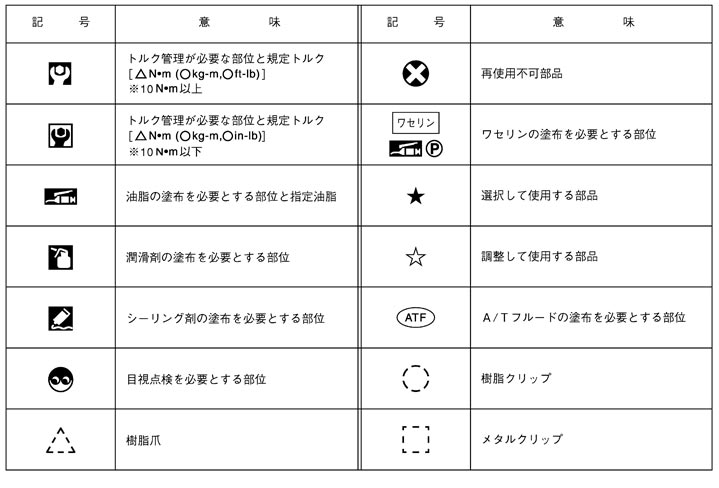

部品構成図内で使用している記号一覧
- Информация о материале
- Категория: Общая информация
Определение единицы измерения
本書で使用している締付トルク、圧力等の数値は最初に「SI単位（国際単位）」で記載し、次の｛ ｝内、又は（ ）内に「従来単位」を併記している。
また、ボルト・ナットの締付トルクについては、範囲での記載と標準締付トルク値での記載がある。
なお、イラスト内では海外で使用している単位 ft–lb（フィート・ポンド）、in–lb（インチ・ポンド）も併記している。
例）締付トルク
| SI単位 | 従来単位 |
| 59〜78 N・m（範囲記載） | ｛6.0〜8.0 kg–m｝ |
| 70 N・m （標準締付トルク値記載） | （7.1 kg–m，52 ft–lb） |
| 10 N・m （標準締付トルク値記載） | （1.0 kg–m，89 in–lb） |
主な切り換え単位| 量 | SI単位 | 従来単位 | SI単位への切換係数 |
| 加速度 | m/s2 | G | 9.80665 |
| トルク、モーメント | N・m | kgf–m | 9.80665 |
| 力 | N | kgf | 9.80665 |
| 圧力 | MPa | kgf/cm2 | 0.0980665 |
| kPa | mmHg | 0.133322 | |
| 仕事率・動力効率 | kW | PS | 0.735499 |
| W | kcal/h | 1.16279 | |
| 体積 | cm3 | cc | 1 |
| バネ定数 | N/mm | kgf/mm | 9.80665 |
- Информация о материале
- Категория: Общая информация
Определение терминов
警告: 守らないと生命の危険、又は重大な障害につながるおそれのある事項、及び作業要領
注意:守らないと障害や事故、又は車両や構成部品の損傷につながるおそれのある事項、及び作業要領で、特に注意すべき事項
参考:作業を容易にするための補足説明
基準値:点検、調整時の許容範囲
限度値:点検、調整時に超えてはならない最高値、又は最低値
- Информация о материале
- Категория: Общая информация
обзор

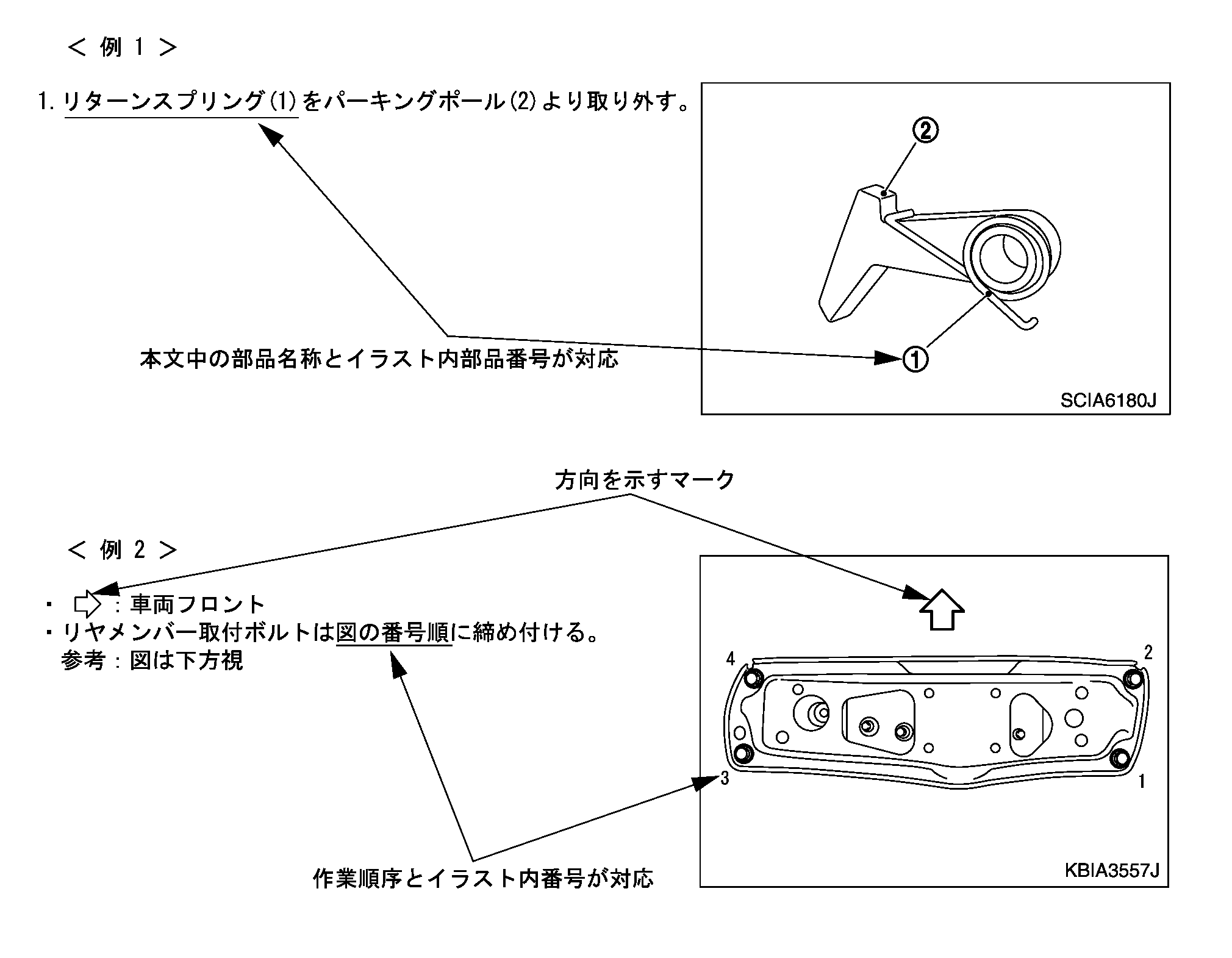

本編は「脱着、分解、組み付け、点検、調整」及び「故障診断」についての読み取り方を説明したものである。
