Таблица диагностики неисправностей по явлениям
|
現象 |
推定不具合原因 |
推定不具合系統、及び部位 |
点検方法 |
参照先 |
|
フロントワイパーが作動しない注意1 |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT2〜INPUT1、 BCMのOUTPUT1〜INPUT3、及び BCMのOUTPUT2〜INPUT3系統
|
CONSULT‐III
|
フロントワイパ機能点検
|
|
フロントワイパー リクエスト信号 異常（CAN） |
BCM〜IPDM E/R系統（CAN通信）
|
CONSULT‐III
|
||
|
フロントワイパーHI/LO 出力異常 |
IPDM E/R〜フロントワイパーモーター系統
|
CONSULT‐III
|
||
CONSULT‐III以外
|
— |
|||
|
フロントワイパーが停止位置に戻らない （10秒作動、20秒停止を繰り返し、作動しなくなる）注意2 |
オートストップ 信号異常 |
IPDM E/R〜フロントワイパーモーター系統
|
CONSULT‐III
|
フロントワイパオートストップ信号点検
|
|
フロントワイパーLO、INTが作動しない |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT1〜INPUT3、及び BCMのOUTPUT2〜INPUT3系統
|
CONSULT‐III
|
CONSULT-IIIの機能（BCM）
|
|
フロントワイパーLO出力異常 |
IPDM E/R〜フロントワイパーモーター系統
|
CONSULT‐III以外
|
— |
|
|
フロントワイパーLO、又はINTのみ作動しない |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT1〜INPUT3、又は BCMのOUTPUT2〜INPUT3系統
|
CONSULT‐III
|
CONSULT-IIIの機能（BCM）
|
|
フロントワイパーHIのみ作動しない |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT2〜INPUT1系統
|
CONSULT‐III
|
CONSULT-IIIの機能（BCM）
|
|
フロントワイパーHI出力異常 |
IPDM E/R〜フロントワイパーモーター系統
|
CONSULT‐III以外
|
— |
|
|
フロントウオッシャー作動時、ワイパーが連動しない |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT1〜INPUT2系統
|
CONSULT‐III
|
CONSULT-IIIの機能（BCM）
|
|
間けつボリュームの調整ができない |
コンビネーションスイッチ読み取り機能異常 |
BCMのOUTPUT3〜INPUT1、 BCMのOUTPUT5〜INPUT1、及び BCMのOUTPUT4〜INPUT2系統
|
CONSULT‐III
|
|
|
車速による間けつ時間の制御が行われない |
車速検知ワイパ 設定状態 |
車速検知ワイパ設定 |
CONSULT-III
|
CONSULT-IIIの機能（BCM）
|
|
車速信号 （メーター）異常 （CAN） |
コンビネーションメーター〜BCM（CAN通信）系統
|
CONSULT‐III
|
CONSULT-IIIの機能（メータ/メータ＆エアコンアンプ）
|
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
CONSULT-IIIの機能（IPDM E/R）
CONSULT‐IIIはIPDM E/Rとの通信により、下記の機能を実行する。
| 点検項目、診断モード | 内容 |
| 自己診断結果 | 自己診断の結果を表示する。 |
| データモニタ | IPDM E/Rの入出力データをリアルタイムに表示する。 |
| CAN診断サポートモニタ | CAN通信の送受信状態をモニタできる。 |
| アクティブテスト | フロントワイパーモーターに駆動信号を与え、作動点検ができる。 |
データモニタ
全項目、主要項目、項目メニュー選択| モニタ項目名 | 表示 | モニタ項目選択 | ||
| 全項目 | 主要項目 | 項目メニュー選択 | ||
| FRワイパ ヨウキュウ | STOP/1LOW/LOW/HI | ○ | ○ | ○ |
| ワイパ オートストップ | ACT P/STOP P | ○ | ○ | ○ |
| ワイパ ホゴ | Off/BLOCK | ○ | ○ | ○ |
表示項目| モニタ項目名［表示］ | 操作条件及び表示内容 | 判断内容 | |||
| 操作条件 | 表示内容 | ||||
| FRワイパ ヨウキュウ | ［STOP/1LOW/LOW/HI］ | フロントワイパースイッチ | OFF | STOP | BCMから入力される信号の状態（フロントワイパーリクエスト信号） |
| INT | 1LOW | ||||
| LO | LOW | ||||
| HI | HI | ||||
| MIST | LOW | ||||
| ワイパ オートストップ | ［ACT P/STOP P］ | ワイパーモーター | 停止位置 | STOP P | IPDM E/Rに入力されるオートストップ信号の状態 |
| 停止位置以外 | ACT P | ||||
| ワイパ ホゴ | ［Off/BLOCK］ | ワイパーモーター作動状態 | 通常作動 | Off | IPDM E/Rの制御状態 |
| フェイル セーフ状態 | BLOCK | ||||
アクティブテスト| テスト項目 | 操作項目 | 作動状態 |
| フロントワイパ | HI | フロントワイパーメインリレー、及びフロントワイパーHI/LOリレーを作動させる。 |
| LO | フロントワイパーメインリレーを作動させる。 | |
| Off | OFF |
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
CONSULT-IIIの機能（BCM - ワイパ）
CONSULT‐IIIはBCMとの通信により、下記の機能を実行する。
| 点検項目、診断モード | 内容 |
| 作業サポート | 車速検知ワイパの設定変更を行う。 （車速によるフロントワイパ−間けつ時間制御のON/OFF） |
| データモニタ | BCMの入力データをリアルタイムに表示する。 |
| アクティブテスト | フロントワイパーモーターに駆動信号を与えて、負荷の作動点検を行う。 |
| 自己診断結果 | 自己診断の結果を表示する。 |
作業サポート| 設定項目 | 設定状態 | 内容 |
| 車速検知ワイパ設定 | On | 車速によるフロントワイパ−間けつ時間の制御（調整）を行う。 |
| Off | 車速によるフロントワイパ−間けつ時間の制御（調整）を行わない。 |
データモニタ 表示項目一覧| モニタ項目名［表示、又は単位］ | 操作条件、及び表示内容 | 判断内容 | |||||
| 操作条件 | 表示内容 | ||||||
| IGN SW | ［On/Off］ | キースイッチ | ON | On | キーSW信号から判断した状態を表示 | ||
| OFF、又はACC | Off | ||||||
| IGN SW CAN | ［On/Off］ | キースイッチ | ON | On | CAN通信信号から判断したキースイッチの状態を表示 | ||
| OFF、又はACC | Off | ||||||
| フロント ワイパ HI | ［On/Off］ | フロントワイパースイッチ | HI | On | ワイパーSW信号から判断した状態を表示 （コンビネーションスイッチ読み取り機能） | ||
| OFF | Off | ||||||
| フロント ワイパ LOW | ［On/Off］ | フロントワイパースイッチ | LO | On | |||
| OFF | Off | ||||||
| フロント ワイパ INT | ［On/Off］ | フロントワイパースイッチ | INT | On | |||
| OFF | Off | ||||||
| フロント ウォッシャ SW | ［On/Off］ | フロントワイパースイッチ （フロントウオッシャースイッチ） | WASH | On | |||
| OFF | Off | ||||||
| ワイパ ボリューム | ［1〜7］ | ワイパーボリューム1 （間けつ休止時間 最短） | 間けつボリューム1 | ON | 1 | ワイパーSW信号から判断したワイパーボリュームの設定（1〜7）状態を表示 | |
| 間けつボリューム2 | ON | ||||||
| 間けつボリューム3 | ON | ||||||
| ワイパーボリューム2 | 間けつボリューム1 | ON | 2 | ||||
| 間けつボリューム2 | ON | ||||||
| 間けつボリューム3 | OFF | ||||||
| ワイパーボリューム3 | 間けつボリューム1 | ON | 3 | ||||
| 間けつボリューム2 | OFF | ||||||
| 間けつボリューム3 | OFF | ||||||
| ワイパーボリューム4 | 間けつボリューム1 | OFF | 4 | ||||
| 間けつボリューム2 | OFF | ||||||
| 間けつボリューム3 | OFF | ||||||
| ワイパーボリューム5 | 間けつボリューム1 | OFF | 5 | ||||
| 間けつボリューム2 | OFF | ||||||
| 間けつボリューム3 | ON | ||||||
| ワイパーボリューム6 | 間けつボリューム1 | OFF | 6 | ||||
| 間けつボリューム2 | ON | ||||||
| 間けつボリューム3 | ON | ||||||
| ワイパーボリューム7 （間けつ休止時間 最長） | 間けつボリューム1 | OFF | 7 | ||||
| 間けつボリューム2 | ON | ||||||
| 間けつボリューム3 | OFF | ||||||
| フロント ワイパ STOP | ［On/Off］ | フロントワイパーモーター | 停止位置以外 | Off | オートストップ信号から判断した状態を表示 | ||
| 停止位置 | On | ||||||
| リヤ ワイパ ON | ［On/Off］ | リヤワイパースイッチ | ON | On | ワイパーSW信号から判断した状態を表示 （コンビネーションスイッチ読み取り機能） | ||
| OFF | Off | ||||||
| リヤ ワイパ INT | ［On/Off］ | リヤワイパースイッチ | INT | On | |||
| OFF | Off | ||||||
| リヤ ウォッシャ SW | ［On/Off］ | リヤワイパースイッチ （リヤウオッシャースイッチ） | WASH | On | |||
| OFF | Off | ||||||
| リヤ ワイパ STOP | ［On/Off］ | リヤワイパーモーター | 停止位置以外 | On | オートストップ信号から判断した状態を表示 | ||
| 停止位置 | Off | ||||||
| シャソク | ［km/ｈ］ | — | CAN通信信号から判断した車速を表示 | ||||
アクティブテスト| テスト項目 | 操作項目 | 作動状態 |
| フロントワイパ | HI | フロントワイパーリクエスト信号（HI）をCAN通信でIPDM E/Rに送信し、フロントワイパーをHI作動させる。 |
| LO | フロントワイパーリクエスト信号（LO）をCAN通信でIPDM E/Rに送信し、フロントワイパーをLO作動させる。 | |
| INT | フロントワイパーリクエスト信号（INT）をCAN通信でIPDM E/Rに送信し、フロントワイパーをINT作動させる。 | |
| Off | フロントワイパーリクエスト信号を停止し、フロントワイパーを停止させる。 |
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
IPDM E/R入出力信号基準値
|
端子 番号 |
信号名称 |
測定条件 |
基準値（V） |
||
|
キースイッチ |
操作、又は状態 |
||||
|
11 |
アース |
— |
— |
約0 |
|
|
24 |
フロントワイパーオートストップ信号 |
ON |
フロントワイパーモーター |
停止位置以外 |
電源電圧 |
|
停止位置 |
約0 |
||||
|
25 |
アース |
— |
— |
約0 |
|
|
26 |
CAN‐L |
— |
— |
— |
|
|
27 |
CAN‐H |
— |
— |
— |
|
|
42 |
フロントワイパーモーターHI出力 |
ON |
フロントワイパースイッチ |
OFF |
約0 |
|
HI |
電源電圧 |
||||
|
43 |
フロントワイパーモーターLO出力 |
ON |
フロントワイパースイッチ |
OFF |
約0 |
|
LO |
電源電圧 |
||||
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Опорное значение входного/выходного сигнала BCM
■ 注意 ■
- コンビネーションスイッチ系統端子の負荷作動時の入出力値（波形）は、他の制御負荷の影響により変動するため、他の負荷を全てOFF状態にして測定すること。
- ワイパーボリュームの波形、及び電圧測定時以外は、ワイパーボリュームを4位置にすること。ワイパーボリュームの位置は、CONSULT‐IIIにて確認できる。CONSULT-IIIの機能（BCM - ワイパ） を参照。
|
端子 番号 |
信号名称 |
測定条件 |
基準値（V） |
||
|
キースイッチ |
操作、又は状態 |
||||
|
4 |
コンビネーションSW INPUT 3 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
約0 |
|
下記いずれかの状態
|

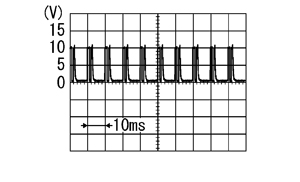

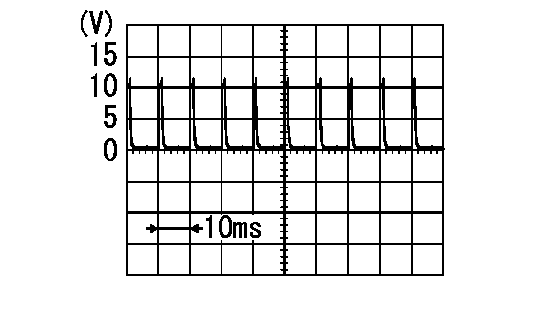

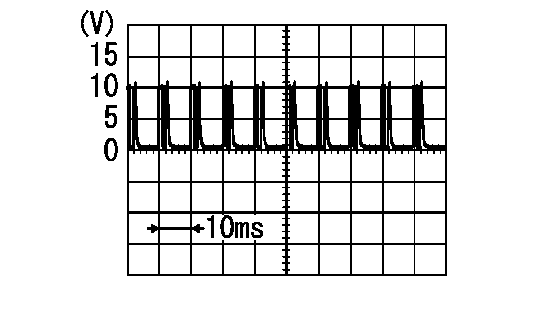

参考波形 参考値 約1.0 |
||||
|
5 |
コンビネーションSW INPUT 2 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
約0 |
|
下記いずれかの状態
|

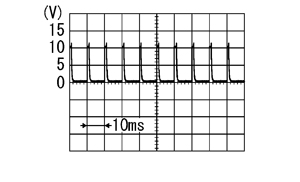

参考波形 参考値 約1.0 |
||||
|
6 |
コンビネーションSW INPUT 1 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
約0 |
|
下記いずれかの状態
|

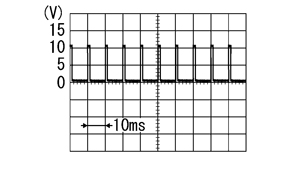

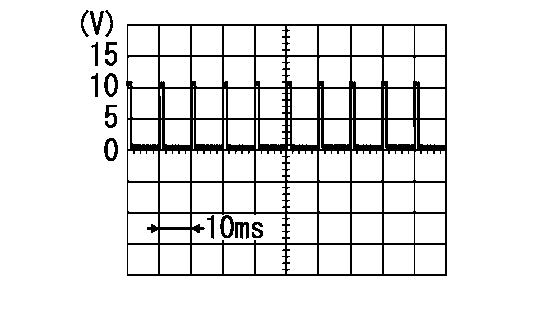

参考波形 参考値 約1.0 |
||||
|
下記いずれかの状態
|
参考波形 参考値 約1.9 |
||||
|
下記いずれかの状態
|
参考波形 参考値 約0.8 |
||||
|
32 |
コンビネーションSW OUTPUT 5 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |

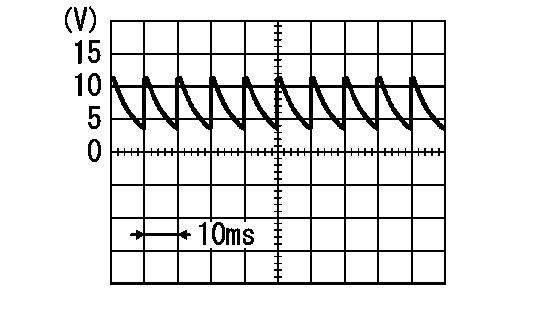

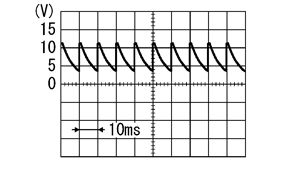

参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.0 |
||||
|
33 |
コンビネーションSW OUTPUT 4 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
34 |
コンビネーションSW OUTPUT 3 |
ON |
ライト、ターン、 ワイパースイッチの状態 |
OFF （ワイパーボリューム4位置） |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
35 |
コンビネーションSW OUTPUT 2 |
ON |
ライト、ターン、 ワイパースイッチの状態（ワイパーボリューム4位置） |
OFF |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.2 |
||||
|
36 |
コンビネーションSW OUTPUT 1 |
ON |
ライト、ターン、 ワイパースイッチの状態 （ワイパーボリューム4位置） |
OFF |
参考波形 参考値 約7.5 |
|
下記いずれかの状態
|
参考波形 参考値 約1.1 |
||||
|
38 |
IGN電源 |
ON |
— |
電源電圧 |
|
|
39 |
CAN‐H |
— |
— |
— |
|
|
40 |
CAN‐L |
— |
— |
— |
|
|
57 |
BAT電源 |
OFF |
— |
電源電圧 |
|
|
67 |
アース |
— |
— |
約0 |
|
|
70 |
BAT電源 |
OFF |
— |
電源電圧 |
|
