- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Снятие и установка форсунки омывателя переднего стекла
取り外し- 1.カウルトップカバーを取り外す。カウルトップを参照。
- 2.フロントウオッシャーノズルからウオッシャーホースを取り外す。

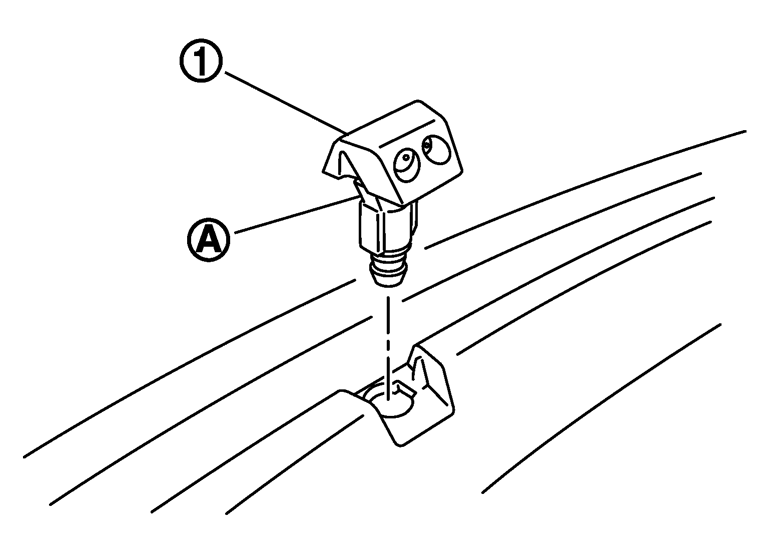

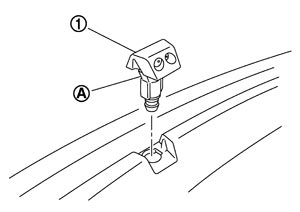

- 3.フロントウオッシャーノズル裏の爪（A）2箇所を押しながら、カウルトップカバー表面側にフロントウオッシャーノズル（1）を取り外す。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал

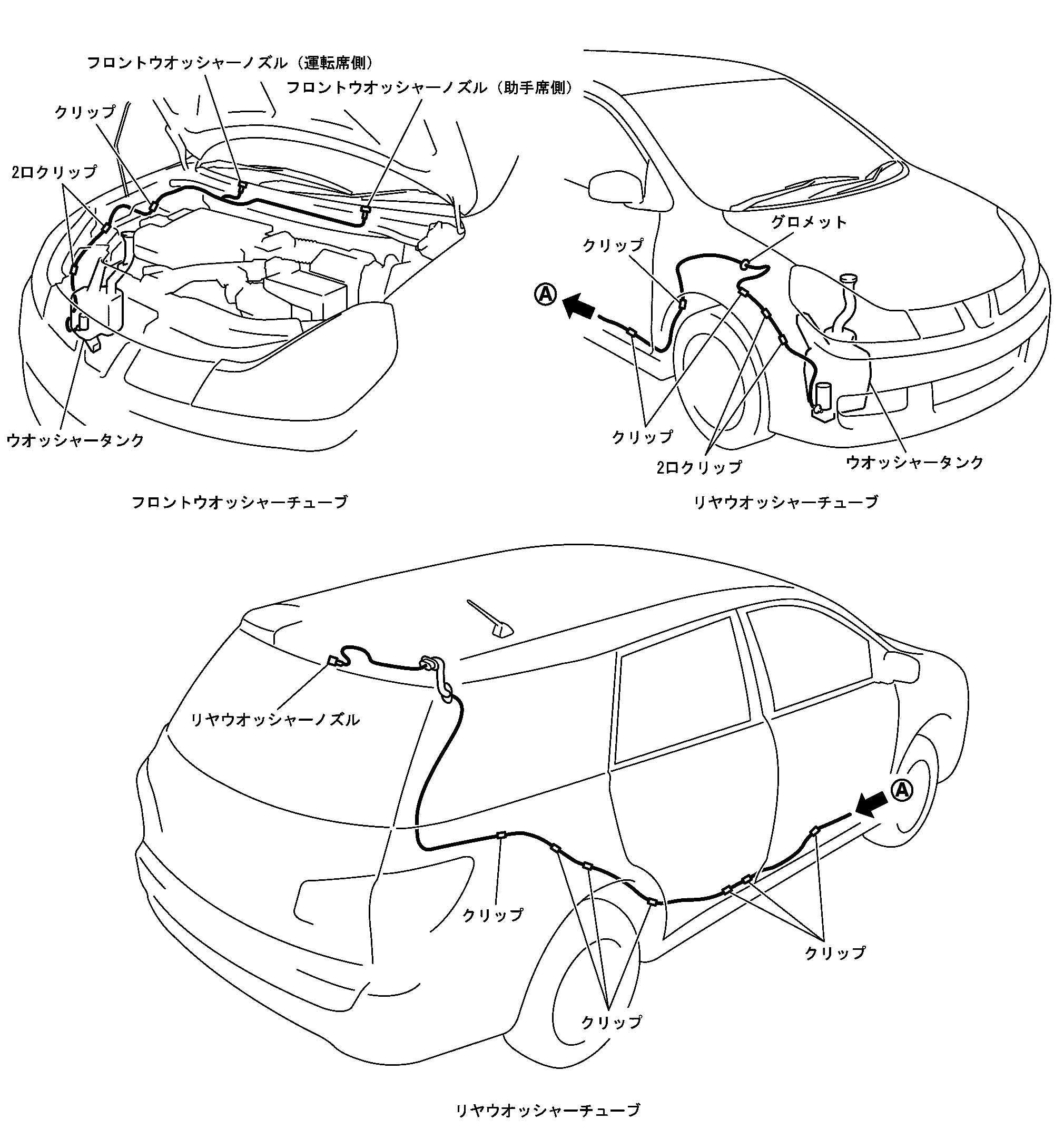

маршрут шланга омывателя
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал

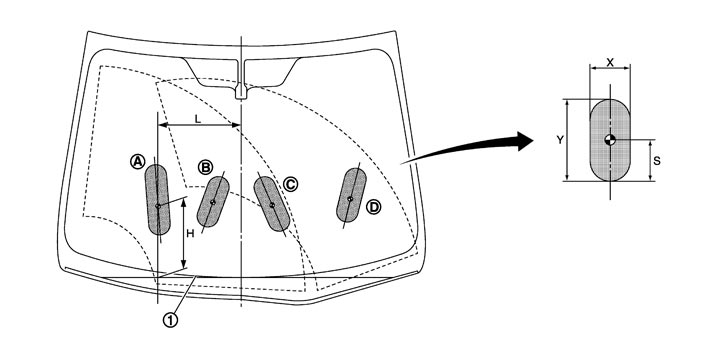

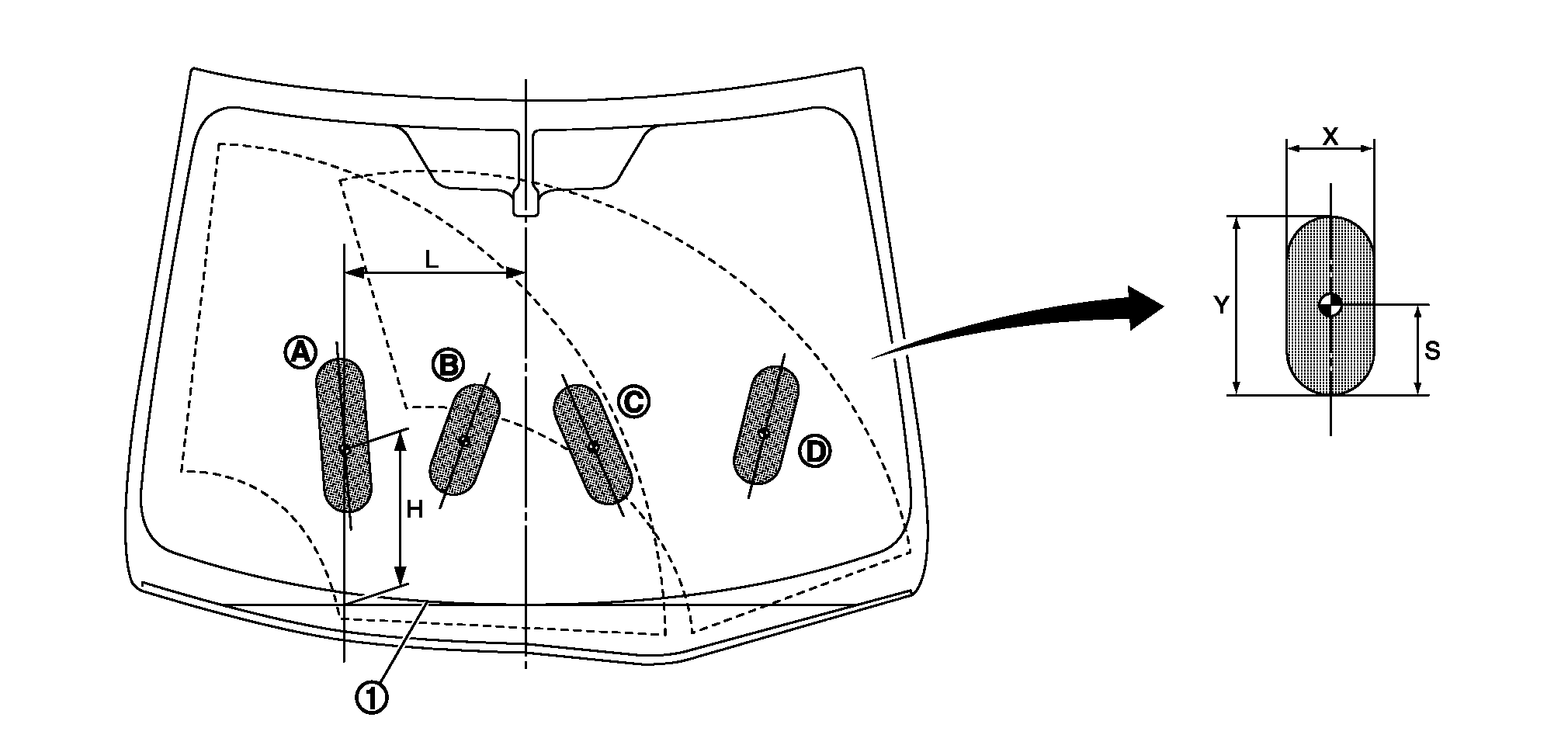

Регулировка положения распыления форсунки переднего омывателя
図の噴射位置に合わせる。
| 1. | 黒色プリント端末延長線 | ||||
 | : 噴射範囲 | ||||
 | : 噴射目標 |
| 噴射点 | H（高さ） | L（横幅） | X | Y | S |
| A | 262 | 305 | 80 | 205 | 102.5 |
| B | 276 | 107 | 80 | 140 | 70 |
| C | 263 | 111 | 80 | 163 | 81.5 |
| D | 285 | 399 | 80 | 155 | 77.5 |

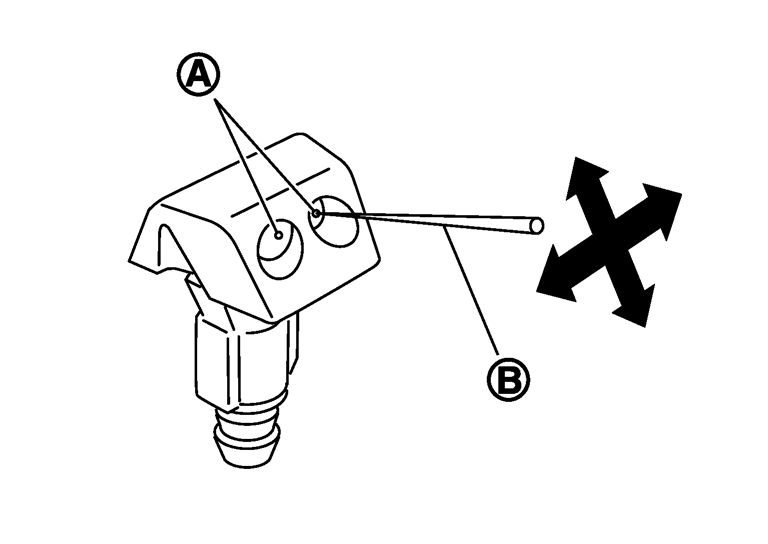

噴射位置は、噴射孔（A）に針（B）等を差し込み調整する。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал

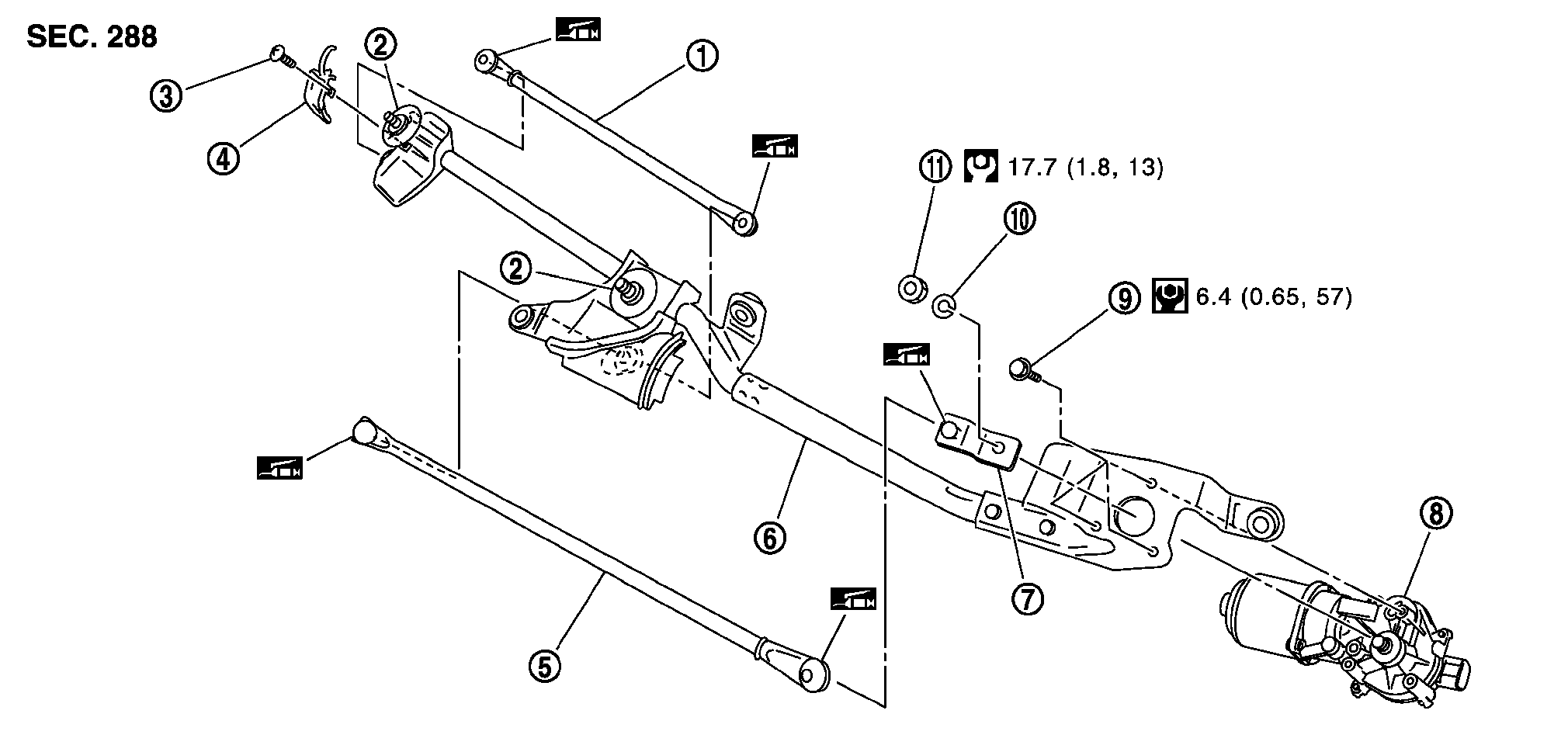

Разборка и сборка привода переднего стеклоочистителя в сборе.
|
1. |
ワイパーリンク2 |
2. |
シャフトシール |
3. |
樹脂カバー取付スクリュー |
|
4. |
樹脂カバー |
5． |
ワイパーリンク1 |
6． |
ワイパーフレーム |
|
7. |
モーターアーム |
8. |
ワイパーモーター |
9. |
ワイパーモーター取付ボルト |
|
10. |
スプリングワッシャー |
11． |
モーターアーム取付ナット |
|
|
|
: N·m（kg‐m， in‐lb） |
|
|
|
|
|
: N·m（kg‐m， ft‐lb） |
|
|
|
|
|
: ニッサンMPスペシャルグリースNo.2 |
|
|
||
分解- 1.スクリューを外し、ボールジョイント部の樹脂カバーを取り外す。
- 2.フロントワイパードライブASSYからワイパーリンク1、及び2を取り外す。
■ 注意 ■
ワイパーリンクを取り外すときは、リンクを曲げたり、ボールジョイントの樹脂部を損傷しないよう注意すること。- 3.モーターアーム取付ナットを外し、ワイパーモーターからモーターアームを取り外す。
- 4.ワイパーモーター取付ボルトを外し、ワイパーフレームからワイパーモーターを取り外す。
組み立て- 1.ワイパーモーターコネクターを接続する。ワイパースイッチをONにし、ワイパーモーターを作動させてからワイパースイッチをOFF（オートストップ）にする。
- 2.ワイパーモーターコネクターを外す。
- 3.ワイパーモーターをワイパーフレームに取り付ける。
- 4.モーターアームをワイパーモーターに取り付け、ワイパーリンク1をモーターアーム、及びワイパーフレームに取り付ける。
■ 注意 ■

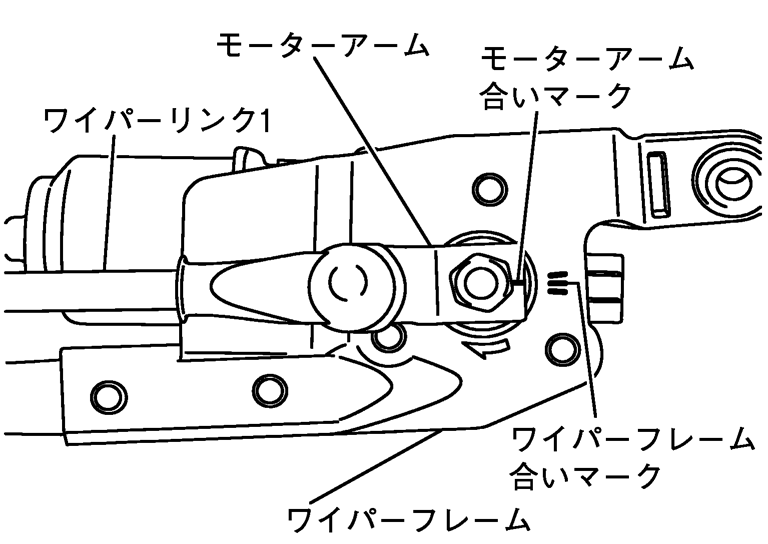

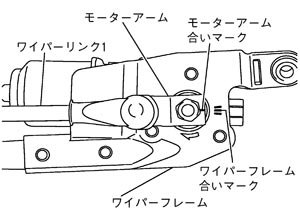

ワイパーモーターの状態を、オートストップ位置にしてから、ワイパーリンク1、モーターアームの合いマーク、及びワイパーフレームの合いマーク（中央）が一直線になるように取り付ける。- 5.ワイパーリンク2をワイパーフレームに取り付ける。
- 6.ボールジョイント部の樹脂カバーを取り付ける。
- ワイパーモーターを落下させたり、他部品と干渉させないこと。
- モーターアームとワイパーリンクのかん合部（リテーナー部）のグリース状態に注意し、必要に応じてグリースを塗布すること。
- ニッサンMPスペシャルグリースNo.2（KRB00‐12025）
■ 注意 ■
Снятие и установка привода переднего стеклоочистителя. Система переднего стеклоочистителя/омывателя.
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Снятие и установка привода переднего стеклоочистителя в сборе.
取り外し- 1.フロントワイパーアームを取り外す。フロントワイパーアームの取り外し、取り付け、及び停止位置調整を参照。
- 2.カウルトップカバーを取り外す。カウルトップを参照。

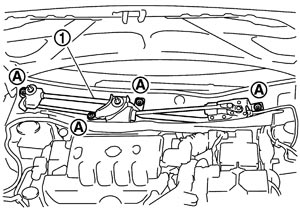

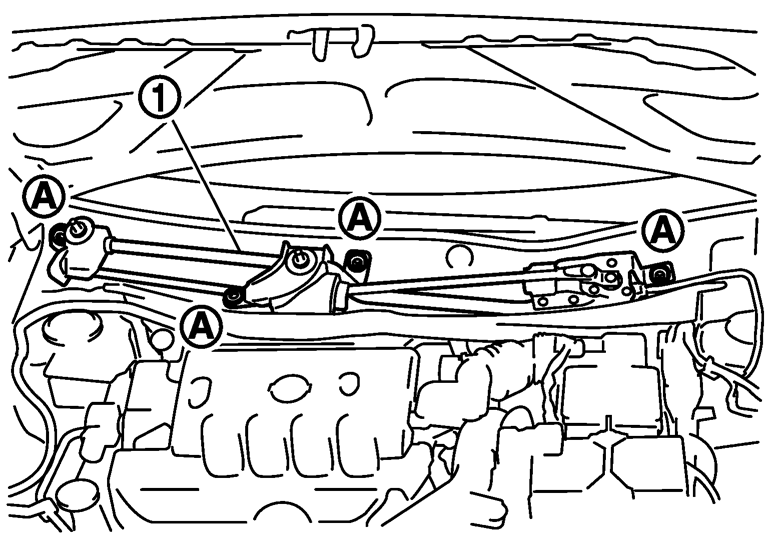

- 3.フロントワイパードライブASSY取付ボルト（A）を外す。
- 4.フロントワイパーモーターコネクターを外し、フロントワイパードライブASSY（1）を車両より取り外す。
取り付け- 1.フロントワイパードライブASSYを車両に取り付ける。
| フロントワイパードライブASSY取付ボルト | | ：4.5 N·m（0.46 kg‐m） |
- 2.フロントワイパーモーターコネクターを接続する。フロントワイパースイッチをONにし、フロントワイパーモーターを作動させてからフロントワイパースイッチをOFF（オートストップ）にする。
- 3.カウルトップカバーを取り付ける。カウルトップを参照。
- 4.フロントワイパーアーム、及びアームキャップを取り付ける。フロントワイパーアームの取り外し、取り付け、及び停止位置調整を参照。
