Снятие, установка рычага переднего стеклоочистителя и регулировка положения упора.
取り外し- 1.フロントワイパースイッチをONにし、フロントワイパーモーターを作動させてからOFF（オートストップ）にする。
- 2.フードを開け、アームキャップを外して、ワイパーアームナットを外す。
- 3.フロントワイパーアームを持ち上げ、フロントワイパーアームを車両から取り外す。

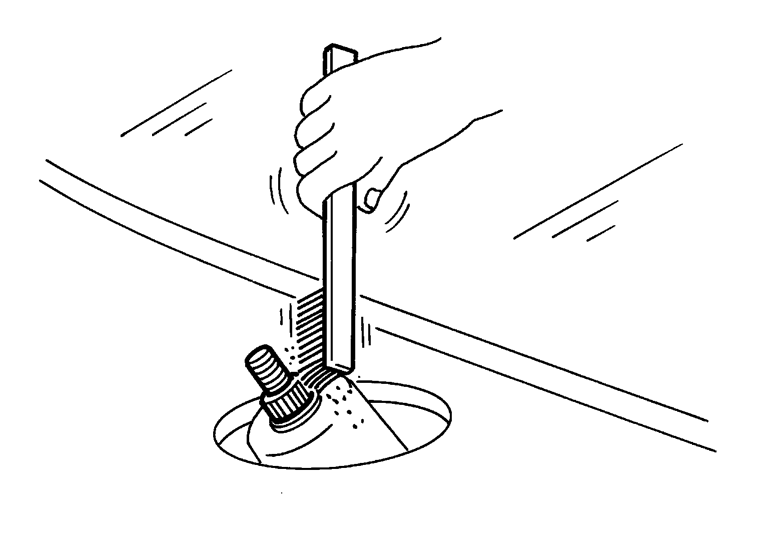

取り付け- 1.アーム取付部位を図のように清掃しワイパーアームナットが緩みにくいようにする。
- 2.フロントワイパースイッチをONにし、フロントワイパーモーターを作動させてからOFF（オートストップ）にする。
- 3.ワイパーブレードの幅の中心先端が図に示す位置に来るようにワイパーブレードをガラスの表面におろす。
参考：
ブレードセット位置の黒色プリント内に設定されているマークに、ブレード先端を合わせるとセットしやすい。- 4.ワイパーアームナットを締め付ける。
| ワイパーアームナット |  | ：23.5 N·m（2.4 kg‐m） |
- 5.ウオッシャー液を噴射する。フロントワイパースイッチをONにし、フロントワイパーモーターを作動させてからOFF（オートストップ）にする。

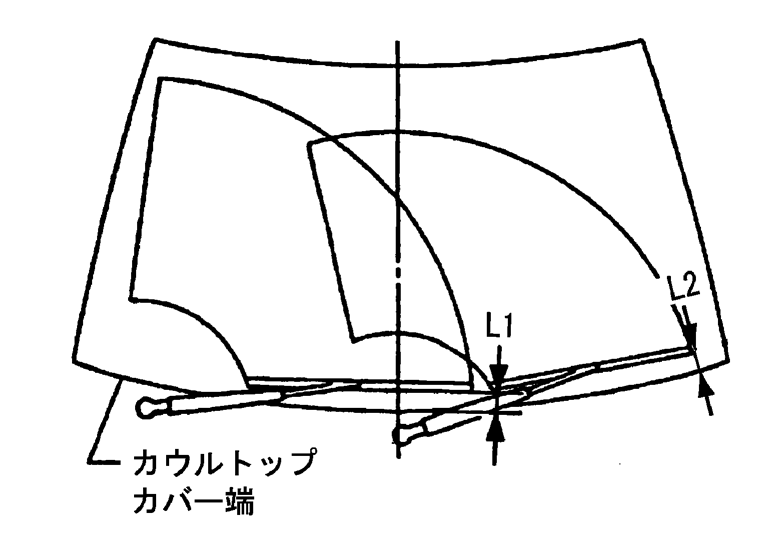

- 6.フロントワイパーブレードが図に示す位置で停止していることを確認する。
| 停止位置L1 | ：48.4 mm ± 5.0 mm |
| 停止位置L2 | ：55.5 mm ± 5.0 mm |
- 7.アームキャップを取り付ける。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Что делать, если возникает дрожание
下記原因が考えられるため、点検し処置する。
| 原因 | 処置 |
| ウインドーガラス面にワックス等の油膜付着。 |
|
| ウインドーガラス面に塗布したガラスコーティング剤の塗りムラ、部分はがれ。 |
|

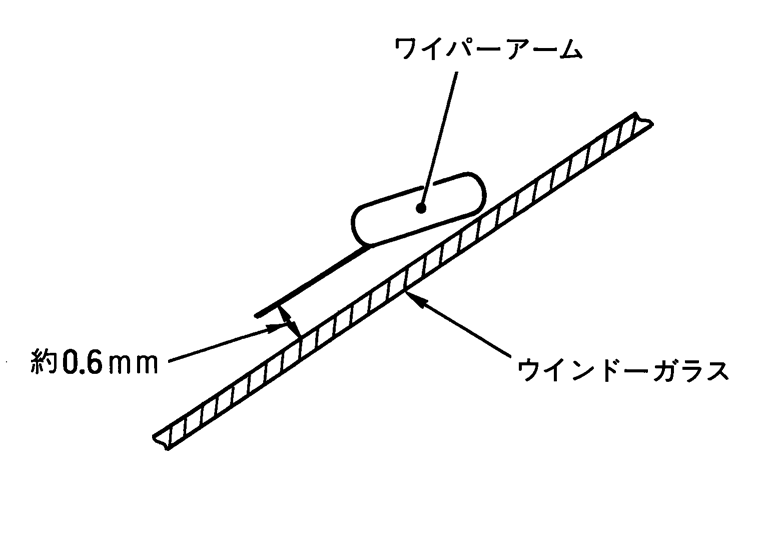

| ブレードとガラス面のあたり角不良。 |
|
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Проверка сигнала автоматической остановки переднего дворника
2.IPDM E/R〜BCM間の点検
CONSULT‐IIIデータモニタ- BCM（ワイパ）の“データモニタ”を選択する。
- フロントワイパースイッチを操作し、フロントワイパーを作動させる。
- フロントワイパーの作動に連動して“フロント ワイパ STOP”が“On”と“Off”に切り替わることを確認する。
モニタ項目 フロントワイパー作動状態 表示 フロント ワイパ STOP 停止位置以外 Off 停止位置 On
点検結果
OK>>点検終了（正常）
NG>>CAN通信系異常。CONSULT-IIIの機能（BCM）を参照。
3.IPDM E/R〜フロントワイパーモーター間の点検2フロントワイパーモーター作動時、IPDM E/R車両側ハーネスコネクター24番端子〜ボディーアース間の電圧を点検する。
OK>>IPDM E/Rを交換する。
NG>>
| 端子 | 測定条件 | 電圧（V） | |
| （＋） | （−） | ||
| 24 | ボディーアース | 停止位置 | 約0 |
| 停止位置以外 | 電源電圧 | ||
点検結果
OK>>IPDM E/Rを交換する。
NG>>
- 電源電圧一定の場合は、IPDM E/R〜フロントワイパーモーター間ハーネスの導通、及び接続状態を点検し、正常な場合はフロントワイパーモーターを交換する。
- 約0 V一定の場合は、IPDM E/R〜フロントワイパーモーター間ハーネスのアースとのショート、及びフロントワイパーモーター内部のスイッチ系統短絡を点検し、正常な場合はIPDM E/Rを交換する。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Проверка работы переднего дворника
2.BCMのコンビネーションスイッチ読み取り機能（BCM〜コンビネーションスイッチ間）点検CONSULT‐IIIデータモニタ- BCM（ワイパ）の“データモニタ”を選択する。
- 下記モニタ項目がフロントワイパースイッチに連動して、“On” と“Off”に切り替わることを確認する。
モニタ項目 操作条件 表示 フロント ワイパ
HIフロントワイパースイッチ HI On OFF Off フロント ワイパ
LOWフロントワイパースイッチ LO On OFF Off フロント ワイパ
INTフロントワイパースイッチ INT On OFF Off フロント
ウォッシャ SWフロントワイパースイッチ
（フロントウオッシャースイッチ）WASH On OFF Off
点検結果
OK>>3へ
NG>>フロントワイパースイッチを点検する。コンビネーションスイッチ点検を参照。
3.IPDM E/Rのフロントワイパー リクエスト信号受信状態（BCM〜IPDM E/R間）点検CONSULT‐IIIデータモニタ- IPDM E/Rの“データモニタ”を選択する。
- “FR ワイパ ヨウキュウ”がフロントワイパースイッチに連動して、下記表示になることを確認する。
モニタ項目 操作条件 表示 FR ワイパ ヨウキュウ フロントワイパーSW OFF STOP INT 1LOW LO LOW HI HI MIST LOW
点検結果
OK>>4へ
NG>>BCMを交換する。
4.アクティブテスト点検（IPDM E/R）CONSULT‐IIIアクティブテスト- IPDM E/Rアクティブテスト項目の“フロント ワイパ”を選択する。
- テスト項目を操作したときに、フロントワイパーが正常に作動することを確認する。
点検結果
OK>>点検終了（正常）
NG>>ヒューズ、及びフロントワイパー出力を点検する。
ヒューズ、及びフロントワイパー出力点検
|
部位 |
ヒューズ番号 |
容量 |
取付位置 |
IPDM E/R端子番号 |
|
|
フロントワイパー |
LO |
#48 |
30 A |
IPDM E/R |
43 |
|
HI |
42 |
||||
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Список предохранителей и плавких вставок стеклоочистителей/омывателей
|
部位 |
ヒューズ、ヒュージブルリンク番号 |
容量 |
取付位置 |
|
フロントワイパーモーター |
#48 |
30 A |
IPDM E/R |
|
ウオッシャーポンプ |
#4 |
10 A |
運転席インストロア |
