- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Маршрут шланга заднего омывателя
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Регулировка положения впрыска форсунки заднего омывателя

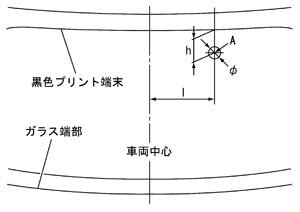

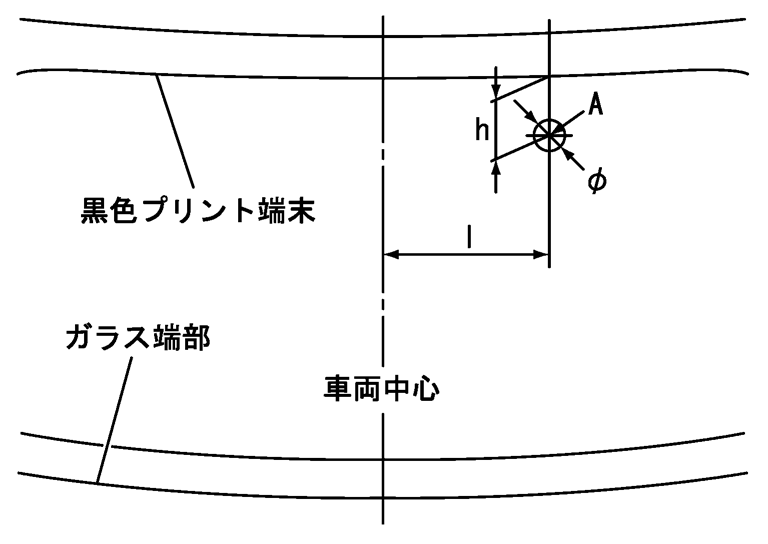

下記噴射位置に合わせる。
| 噴射点 | h（高さ） | I（横幅） | φ（射点範囲） |
| A | 37 | 175 | 30 |

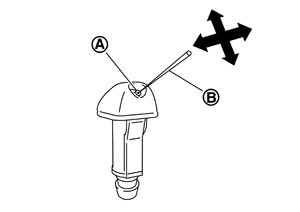

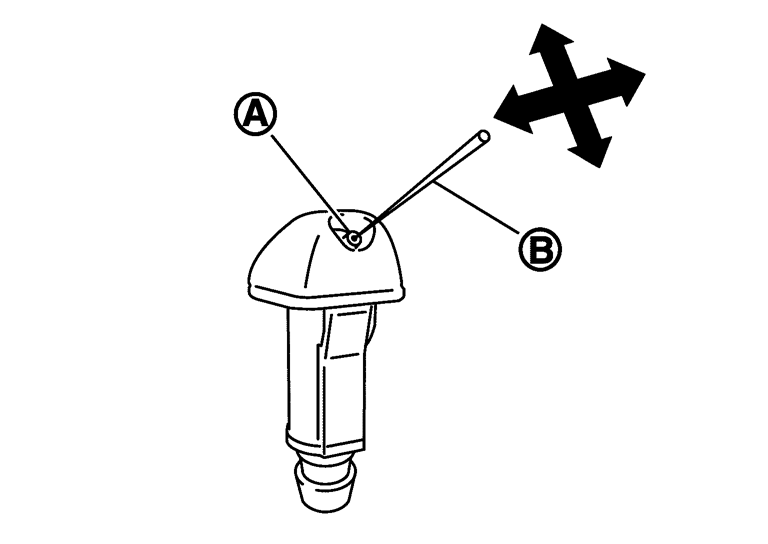

噴射位置は、噴射孔（A）に針（B）等を差し込み、調整する。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Снятие и установка электродвигателя заднего стеклоочистителя и шарнира в сборе.
|

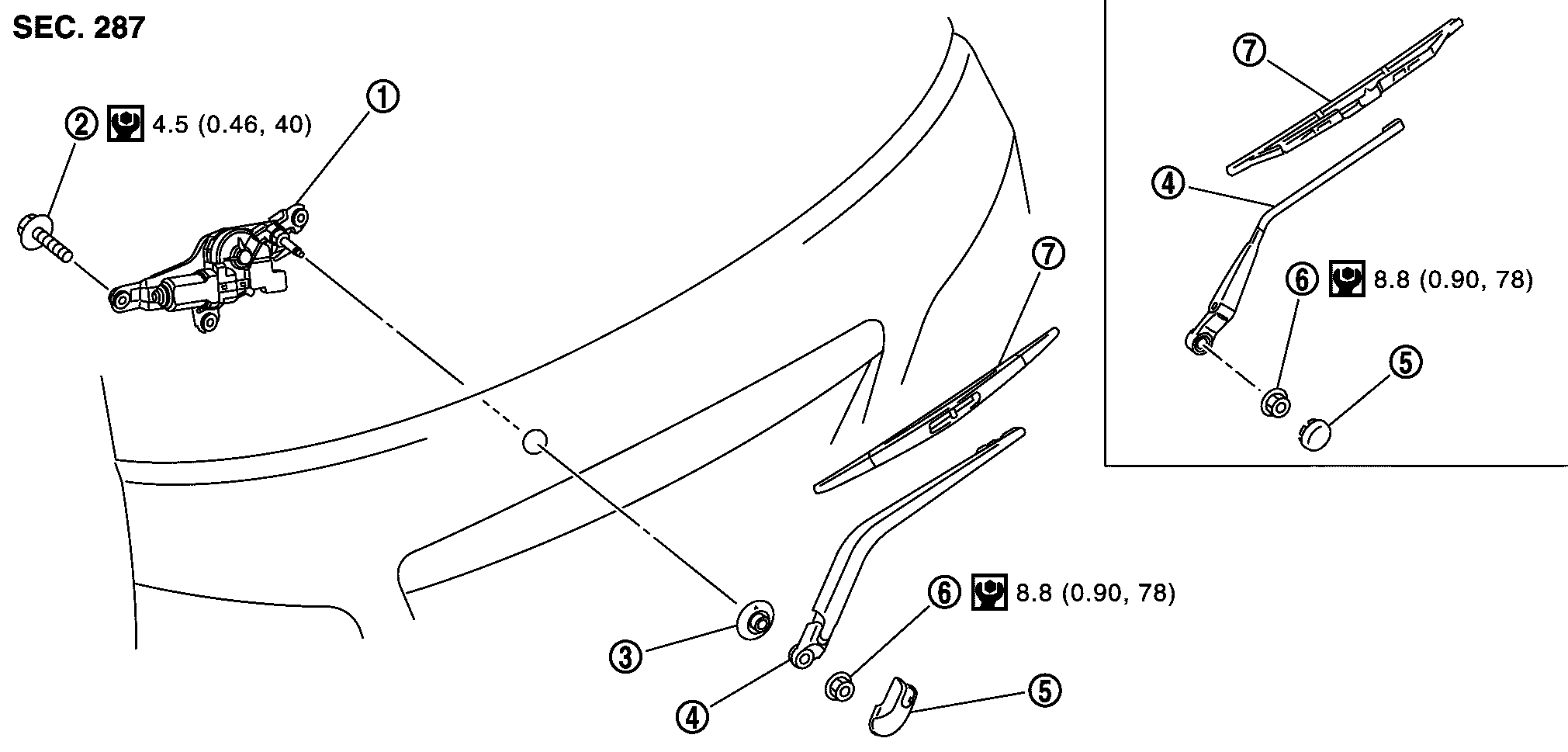

1. |
リヤワイパーモーター |
2. |
リヤワイパーモーター取付ボルト |
3. |
ピボットシール |
|
4. |
リヤワイパーアーム |
5. |
ワイパーアームカバー |
6. |
ワイパーアームナット |
|
7. |
リヤワイパーブレード |
|
|
|
|
|
：N·m（kg‐m, in‐lb） |
|
|
|
|
|
図中右上図は、寒冷地仕様を示す。 |
|
|
|
|
|
取り外し- 1.リヤワイパーアームを取り外す。リヤワイパーアームの取り外し、取り付けを参照。
- 2.バックドアフィニッシャーインナーを取り外す。取り外し、取り付け を参照。

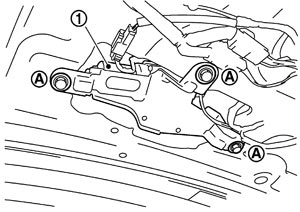

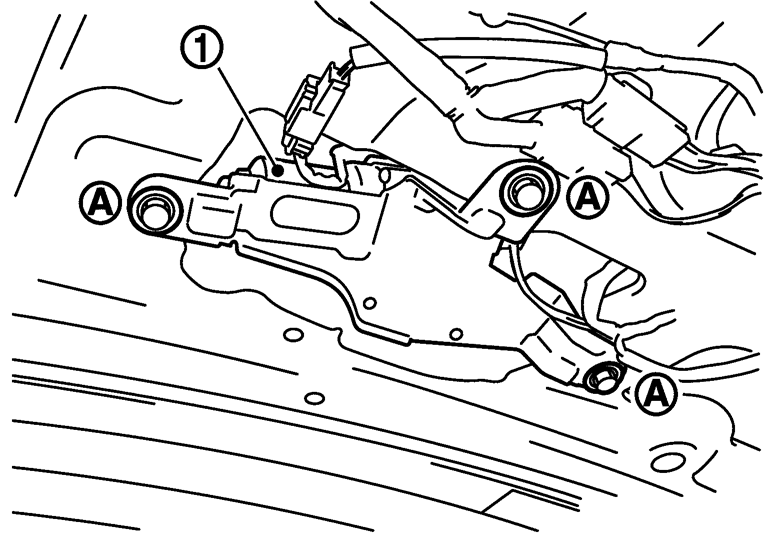

- 3.リヤワイパーモーター取付ボルト（A）を外す。
- 4.リヤワイパーモーターコネクターを外し、リヤワイパーモーター（1）を車両より取り外す。
- 5.ピボットシールを取り外す。
■ 注意 ■
ワイパーモーターを落下させたり他部品と干渉させないこと。
取り付け- 1.ピボットシールを取り付ける。
■ 注意 ■
ピボットシールは、三角マークが上になるように取り付ける。- 2.リヤワイパーモーターを車両に取り付ける。
- 3.リヤワイパーモーターコネクターを接続する。リヤワイパースイッチをONにし、リヤワイパーモーターを作動させてからリヤワイパースイッチをOFF（オートストップ）にする。
- 4.バックドアフィニッシャーインナーを取り付ける。取り外し、取り付け を参照。
- 5.リヤワイパーアームを取り付ける。リヤワイパーアームの取り外し、取り付けを参照。
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Регулировка положения упора рычага заднего стеклоочистителя
- Информация о материале
- Категория: Стеклоочистители, омыватели, сигнал
Снятие и установка рычага заднего стеклоочистителя
取り外し- 1.リヤワイパースイッチをONにし、リヤワイパーモーターを作動させてからOFF（オートストップ）にする。
- 2.アームキャップを外し、ワイパーアームナットを取り外す。
- 3.リヤワイパーアームを持ち上げ、リヤワイパーアームを車両より取り外す。

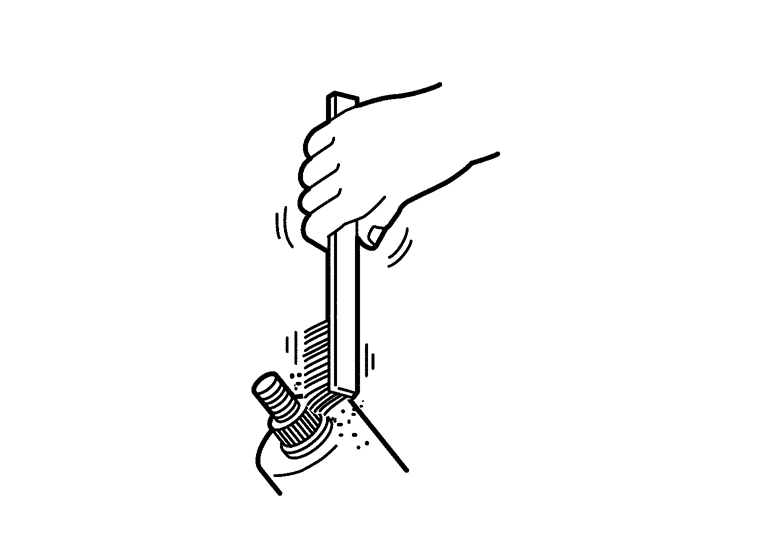

取り付け- 1.アーム取り付け部位を図のように清掃し、ワイパーアームナットが緩みにくいようにする。
- 2.リヤワイパースイッチをONにし、リヤワイパーモーターを作動させてからOFF（オートストップ）にする。
- 3.リヤワイパーブレードの幅の中心先端が図に示す位置になるようにリヤワイパーブレードをガラスの表面におろす。
- 4.ワイパーアームナットを締め付ける。
| ワイパーアームナット | | ：8.8 N·m（0.90 kg‐m） |
- 5.ウオッシャー液を噴射する。リヤワイパースイッチをONにし、リヤワイパーモーターを作動させてからOFF（オートストップ）にする。

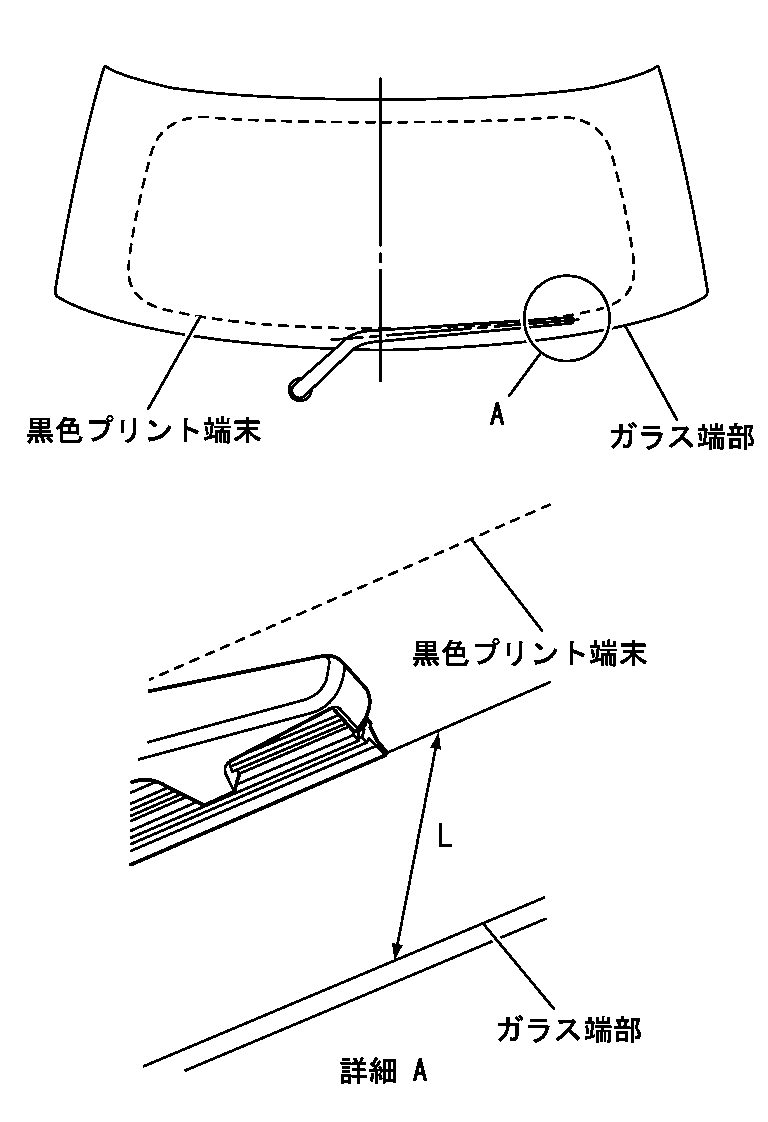

- 6.リヤワイパーブレードが図に示す位置で停止していることを確認する。
| 停止位置L | ： 30 mm ± 5 mm |
- 7.アームキャップを閉じる。
